シエンタ車中泊、窓ガラスの目隠し製作

7月に車中泊で使っていたノアを卒業し、少し小型のシエンタにしました。
暑さも和らぎ車中泊のシーズンに入り、さっそく窓の目隠しをつくりました。
作り方の詳細はこちらに詳しく記事にしてあります↓
レジャーシートは折り折り畳みタイプでつくると、リアーの収納boxに格納できます。
コーナンオリジナル 厚8mmX幅1200X長さ1800mm  税込み1480円 ×2枚
ただし2枚に収めるためには、切断場所をいろいろと検討する必要があります。
レジャーシートのどの場所でどの窓枠を切断したの覚えていませんが、折り目は次のようになっています。
・フロント、運転席・助手席:折り目が縦(短辺)
・スライドドアー:折り目が横(長辺)で切断・・余った所を使うと縦折りできなかった。
リヤーの小窓
左側部分を段ボールで型紙づくり
右側の型紙づくり
左側部分を作り、右側と貼り付ける
右下部分も同じように塞ぎました。
スライドドアーの窓
右半分の型紙づくり
左側の型紙をつくり左右の型紙を貼り付ける
レジャーシートを型紙に合わせて切断して、取り付けてみました。
ちょっと隙間まがあります💦
リヤー上部の突起部は外しやすいように切屑を貼ってあります、他も付ける予定です。
フロントの型紙
フロントは大きいので何枚かに分割してしっかりと貼付けいく
フロントガラスは左右対称なので、右側ができたらその型紙を使って左側用に段ボールを合わせて作る。
真ん中の出っ張りは製作後に処理をするので、真ん中を全体的につなぎ合わせる
センターの出っ張りとドラレコ部分を窓にはめ込みながら切断しました。
面積が広く、真ん中が垂れ下がるとガラスとの間に隙間が空くので吸盤を取り付ける。
冬場に隙間があると、窓ガラスに水滴が付きます。💧💧
前列ガラス、折り目は縦
リヤーは雑に切断したら隙間だらけ、レジャーシートを部分的にボンドで接着して成型。😂
折り畳みレジャーシートを使えば、格納スペースに納めることができます。

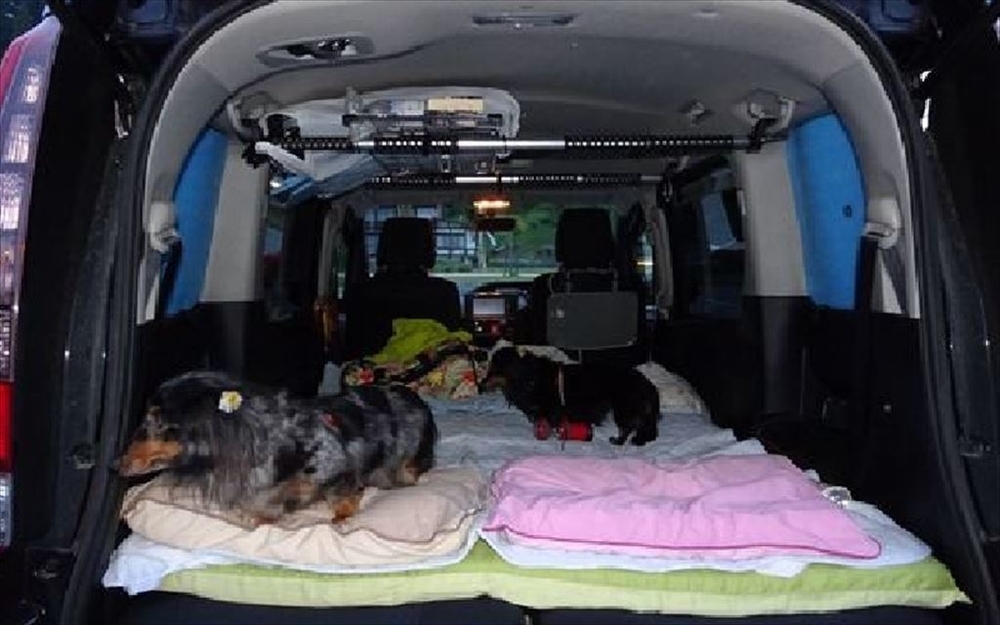

セミダブルのマットと布団を敷けばバッチリです。

ノアに2カメラドライブレコーダーを取付ける(DRY-TW7000C)

付けていたドライブレコーダードラレコ)がピーピー鳴りだし記録が取れなくなった・・壊れた
以前より後方にもカメラがあるといいなと感じていたので、2カメラタイプのドラレコに取り替えました。
☆電源はシガープラグに差し込むタイプで作業としては
1.シガープラグから本体へ配線
2.本体から後方カメラへ配線
3.カメラを取り付ける(両面テープ)
4.各配線のプラグを本体に差し込む
取付時間は2~3時間
ドラレコの取付位置>
ドラレコ本体は視界が妨げられないようにバックミラーの影に取付け。
(フロントガラスのセンター上部、黒っぽい所は剥がれやすいので、その下に貼り付けた)
・私の車は後部窓にフィルムを貼ってあるで、ガラス上側の樹脂部に取付けた。
(カメラ上下を間違えないように、カメラ本体のロゴが逆さまにならないように貼り付ける)
<電源線の配線方法>
電源線はシガープラグから供給するタイプなので、足元~側面~フロントガラス上部へと線を這わす。
>シガープラグから配線を隠しながら側面へ
>モールの隙間へ棒アイスの棒で線を中に押し込む(ドライバーで押し込むと線にキズが付く
>フロントガラスの上部に線を押し込んでいく
電源線の接続は後でおこなう。
<後方カメラの配線>
ドラレコ本体から電源線と同じようにフロントガラス上部から車の側面に線を押し込む
>側面上部に線を押し込み、車の後部まで線を這わす。
余った配線はこのリヤーの柱に押し込む(スペースが広く楽に入ります)
配線は2m程余りました
リヤー扉への配線はゴムパッキンの上から配線すれば簡単にできます。
ゴムパッキン上から配線する時は、そのまま赤線のように配線する
ドアの開閉時を考慮して線の取り回しを確認する
線を伝わって雨水が浸入しないようにU字に配線する
(記事の終わり2枚目の写真参照)
パッキンの上を通いたくない方へ(ヤスリを使用)
>パッキンの一部を外す
ドアの開閉により配線切れないようにボディー側をヤスリで削る
削った所に厚めの保護テープを貼る
線を通してゴムパッキンを取り付ける
外側の配線は写真のように水切り(配線をU字にする)を付ける
私の車はガラスにフィルムが貼ってあるので、カメラは上部に取り付けました。
フィルムが貼っていない場合は、ガラスの熱線の上に貼らないように注意
配線が終わったら本体に接続、車のキーを入れるとそのまま使えました。

Canon Creative Park 日光東照宮 (陽明門)を作り方 組立て説明書 PAGE 1/16~3/16

先週から日光東照宮 (陽明門)を作り始めましたが、「組立説明書」が解りずらいため、補足説明的にブログをアップします。

Canon Creative Parkについては前回の記事を参照

(ピンセットとカッターは100円ショップですがとても便利です)

続きを読む

ペーパークラフトで名古屋城・熊本城・五重の塔

何気に始めたペーパ―クラフト、いろいろネットで探しているとキャノンのサイトに凄いサイトを発見、本格的なペーパークラフトで全て無料(登録は必要)です。

続きを読む

ペーパークラフト2作目 コスモロータリー

ペーパークラフトの2作目、夢のロータリーエンジン、コスモを作りました。

今回の型紙もここからDLしました。

https://www.mazda.com/globalassets/ja/assets/csr/social/kids/papercraft_cosmosport.pdf

今回は色塗りを忘れ印刷したので、そのまま作りました。

型紙を見ると簡単そうでしたが、どこを接着するのか分からず結構苦労しました。



・ヘッドライト、バンパー部の参考写真

(タイヤハウスからヘッドライトにかけ事前に丸棒などで丸みをつける)



f:id:paxman23L:20200526212434p:plain



・リヤーバンパー参考写真

f:id:paxman23L:20200526212550p:plain

f:id:paxman23L:20200526214910p:plain

完成写真

f:id:paxman23L:20200526212815p:plain

f:id:paxman23L:20200526212913p:plain

色付けを忘れたのが残念です。
